鋼材預(yù)處理線工藝是指鋼材在加工前(即原材料狀態(tài))進(jìn)行表面拋丸除銹并涂上一層保護(hù)底漆的加工工藝。鋼材經(jīng)過(guò)預(yù)處理可以提高機(jī)械產(chǎn)品和金屬構(gòu)件的抗腐蝕能力，提高鋼板的抗疲勞性能，延長(zhǎng)其使用壽命；同時(shí)還可以優(yōu)化鋼材表面工藝制作狀態(tài)，有利于數(shù)控切割機(jī)下料和精密落料。
另外，由于加工前鋼材形狀比較規(guī)則，有利于機(jī)械除銹和自動(dòng)化噴漆，因此采用鋼材預(yù)處理可大大提高清理工作的效率，減輕清理工作的勞動(dòng)強(qiáng)度和對(duì)環(huán)境的污染。

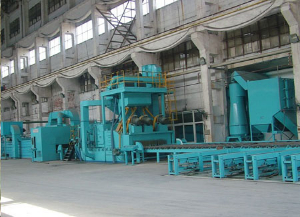

鋼板型材表面自動(dòng)預(yù)處理線技術(shù)參數(shù)
| 序號(hào) | 名稱 | 單位 | 類1 | 類2 | 類3 | ||
| 1 | 處理工件寬度 | mm | 2500以下 | 3500以下 | 4500以下(鋼板) | ||
| 2 | 產(chǎn)品型號(hào) |
QXY2000, QXY2200, QXY2500 |
QXY3000, QXY3200, QXY3500 |
QXY3500, QXY4000, QXY4500 |
|||
| 3 | 鋼板寬(Max) | mm | QXY后數(shù)字 | QXY后數(shù)字 | QXY后數(shù)字 | ||
| 4 | 鋼板厚度 | 3~60 | 3~60 | 3~100 | |||
| 5 | 型鋼小斷面 | mm*mm | 60*80 | 60*80 | ------ | ||
| 6 | 型鋼大斷面 | mm*mm | 1000*300 | 1000*300 | ------ | ||
| 7 | 短工件 | mm | 2400 | 2400 | 2400 | ||
| 8 | 長(zhǎng)工件 | mm | 12000 | 12000 | 12000 | ||
| 9 | 工件輸送速度 | m/s | 1~5（注） | 0.5~4（注） | 4~6（單臺(tái)） | ||
| 10 | 除銹質(zhì)量等級(jí) | ISO8501-1,1988 | 或GB8923-88 | (Bsa2.5) | |||
| 11 | 表面粗糙度 | μm | 40~70 | 40~70 | 40~70 | ||
| 12 | 漆膜厚度 | μm | 15~25 | 15~25 | 15~25 | ||
| 13 | 涂料種類 | 快干型富鋅底漆 | 快干型富鋅底漆 | 快干型富鋅底漆 | |||
| 14 | 裝機(jī)功率 | kw | 根據(jù)實(shí)際情況 | 根據(jù)實(shí)際情況 | 根據(jù)實(shí)際情況 | ||
| 15 | 壓縮空氣消耗 | m3/min | 5~7 | 5~7 | 5~7 | ||
| 16 | 壓縮空氣壓力范圍 | Mpa | 0.4~0.6 | 0.4~0.6 | 0.4~0.6 | ||
| 17 | 彈丸首次加入量 | 噸 | 8~10 | 8~10 | 12~16 | ||
| 鋼板寬度與拋丸器數(shù)量的關(guān)系 | |||||||
| 鋼板寬度 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| 拋頭個(gè)數(shù) | 4 | 6 | 6 | 8 | 8 | 8 | 10 |
