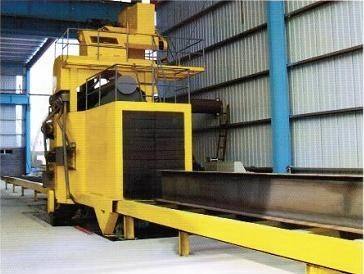

鋼結構拋丸機主要用于鋼板、金屬結構件、機床床身、鋼(鑄鐵)制品、網架、工程機械與橋梁制造業，產品可以對原始狀態的鋼材表面施以強力拋丸，除掉其上的銹層、氧化皮，使之獲得均勻一致的金屬光澤，以提高鋼材的涂飾質量與防腐效果。隨著國家對環境污染的懲罰力度的加大，酸洗清理已經逐漸被市場淘汰，鋼結構拋丸機會得到越來越多行業領域應用。
產品質量保證措施
1.產品所需鋼板、型材一律從名牌廠家進貨。
2.組成設備的各鋼板、型材或構件一律進行除銹后噴保養底漆。
3.各配套標準件盡可能從名牌廠家購買，如軸承、電機、減速機等。
4.變頻器、采用日本進口，其它電器元件采用國內德力西。
5.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。
6.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。
7.設備制造完成后，通知用戶對各功能部件進行初驗收，驗收合格后方可出廠。
在清理爆破時的銹蝕時，通過式拋丸機使用高速旋轉拋光頭拋光鋼的表面。 在這個投擲頭中，有幾個刀片，一些經過拋光的廢料可以通過。 進料口進入的空間，有一個稱為藥丸輪的專業設備，通過它可以將拋光的廢物輸送到投擲頭的另一端，從而可以排出廢物。 另一個原則是葉片尖端的設備以非常高的速度撞擊鋼的表面，這樣刮下的廢料可以根據一定的要求帶到設備的頂部，這樣幾輪工作就可以了。
1.清理室
清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。
2.輸送輥道
分為室內輸送輥道和裝卸料段輸送輥道。
室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。
3.提升機
主要由上、下部傳動、筒體、皮帶、料斗等組成。
提升機上下同徑帶輪采用筋板、輪板與輪轂組焊成多邊形結構，以增強磨擦力，避免打滑現象，延長了皮帶使用壽命。提升機罩殼折彎成形，打開提升機中殼上的蓋板可維修更換料斗和搭接皮帶。打開提升機下殼上的蓋板可排除底部彈丸的阻塞。
調整提升機上殼兩側螺栓帶動拉板上下移動便可保持提升皮帶的松緊度。
上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。
4.分離器
螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。
采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好
5.輸丸管道
本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。
6.拋丸器
采用單圓盤拋丸器，成為當今國內完美無缺的高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質 由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻.
7.吹掃裝置
本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。
8.進出口密封
工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。
9.除塵系統
布袋式除塵器
主要由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%。
10.電氣控制
電氣控制系統采用常規控制實現對全機的控制，采用國內外生產的優質電器元件，具有可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。并設有多處急停開關，方便緊急關機，防止事故擴大。在清理室及清掃室的各個檢修門上設有安全保護開關，當任何一個檢修門打開后，拋丸器不能啟動。
Q69系列鋼結構拋丸機應用范圍：
1.鑄造業
普通的鑄造企業所消費的鑄造件都需求打磨拋光，而拋丸清算機械就是這方面運用的專業機械。他按照不同的工件運用不同的型號，而且，不會損壞鑄造件的原有外形和功能。
2.模具業
普通來講，模具多是鑄造的較多，而模具自身就請求平滑，拋丸清算機械是能夠按照不同的請求實行拋光處置，不會損壞模具的原有外形和運用功能。
3.鋼廠
鋼廠消費的鋼材、鋼板，剛出爐時有許多毛刺，會影響鋼材的質量和賣相。運用經過式拋丸清算機就能夠處置這些Issue(問題)，使這些Issue(問題)迎刃而解；
4.船廠
船廠運用的鋼板有鐵銹，會影響到造船的質量，不成能采用人工除繡，那樣任務量會很大，這就請求無機器可以肅清鐵銹，以確保造船的質量，運用系列經過式就能夠處理；
5.汽車制造廠
按照汽車制造廠的任務請求，運用的鋼板、少許鑄造件都是需求拋光處置的，但是不能損壞鋼板的強度、原有的外型，鑄造件的外型要確保清潔美觀。由于，汽車零件不是很規則，那就請求有不同的拋光機械來完成。需求運用的拋丸機有：滾筒式、轉臺式、履帶式、經過式拋丸清算機械，不同機械處置不同的工件；
6.五金廠、電鍍廠
由于五金廠和電鍍廠都請求工件外表清潔、平整、潤滑，拋丸清算機就能夠處理這些Issue(問題)。五金廠工件較小，合適運用的有滾筒式拋丸清算機和履帶式拋丸清理機，按照狀況而定。電鍍廠假如清算工件較小，量又較大時，能夠采用履帶式拋丸清算機，來完成工件的除繡拋光；
7.摩配廠
由于摩托車配件工件較小，合適運用滾筒式拋丸清算機，假如，量有很大時，采用吊鉤式或許是履帶式都行；
8.閥門廠
由于閥門廠的工件都是鑄造的，都需求實行拋光打磨，才干做到清潔、潤滑、平整，這就需求拋丸清算機械來清算這些雜質?？捎脵C(jī)械：轉臺式、吊鉤式拋丸清算機。
9.軸承廠
軸承是由模具壓制而成，外表較潤滑，但是，有時還是有些雜質或是毛刺，這也需求清算，這時拋丸清算機械就派上用場了。
10.鋼構造建造企業
鋼構造在運用前必需要實行除銹處置，以到達國度規則的構造請求，經過式拋丸機采用全主動清算，無需人力除銹，又增加了酸洗的環境凈化Issue(問題)。
